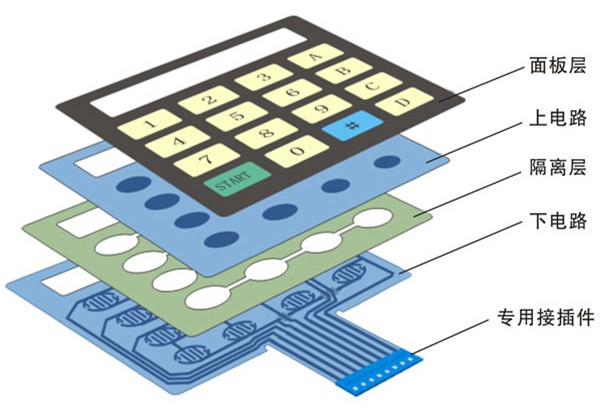

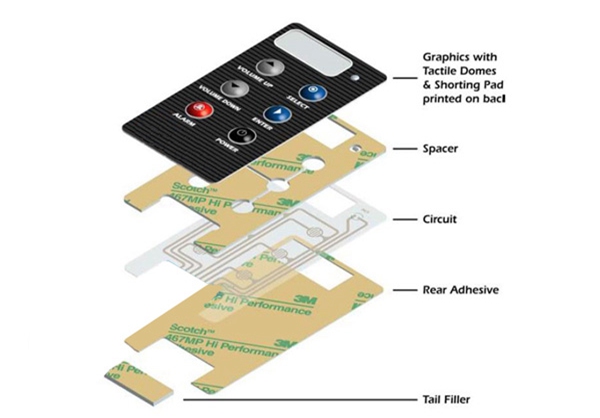

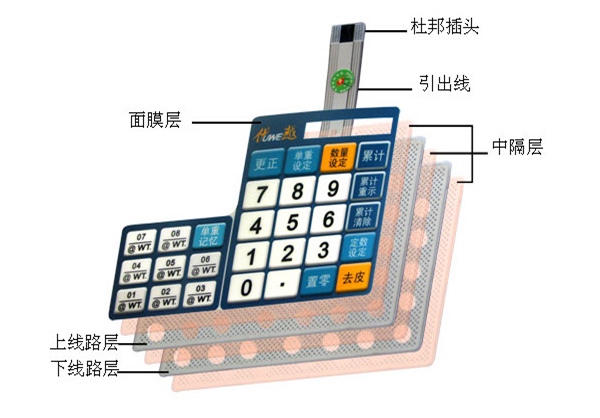

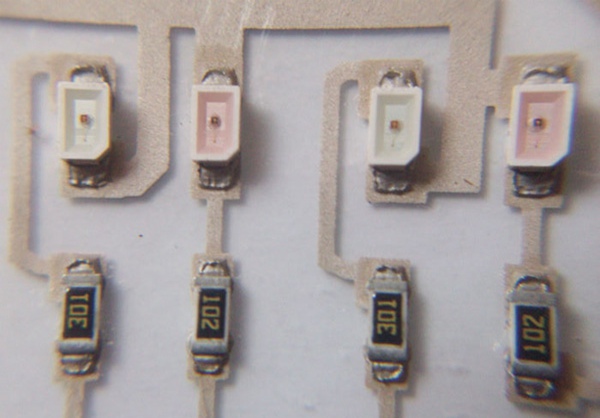

轻触开关面板是由具有 弹性的导电材料和绝缘材料层组成的一种多层平面型线路面板,主要由面膜、面膜背胶、上线路、隔离层、下线路和背胶组成,其中面膜层主要采用的材料是PC、PET、PVC。面膜背胶、隔离层和背胶层材料是双面胶(俗称三文治),胶层材料主要有3M、SONY、日东、综研、冠郝、四维等 产品;上线路层和下线路层是在不导电的薄膜(PET)上印刷导电性银浆或碳浆,及不导电性绝缘墨的一种线路板。

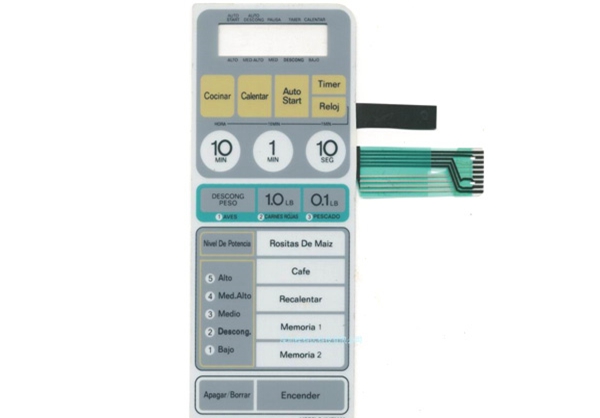

轻触开关面板是近年来 流行的一种集装饰性与功能性为一体的电子整机产品的新的操纵系统,它集开关按键、面板功能文字、标记、商标、透明窗及显示为一体,薄膜开关已广泛用于智能化电子测量仪器、仪器、计算机控制、数控机床、电子衡器、邮电通讯、复印机、电冰箱、微波炉、电磁炉、电风扇、洗衣机、电子游戏机等。
银碳复合导电线路的特点:于银浆线路,但电阻大、导电性差。
隔离层是胶层(三文治),中间为不同厚度的材质加双面背胶。主要起到上下线路的隔离和粘连作用。当上线路的触点被挤压时,上下线路触点相连,线路导通形成通路,这样就起到了开关的作用。

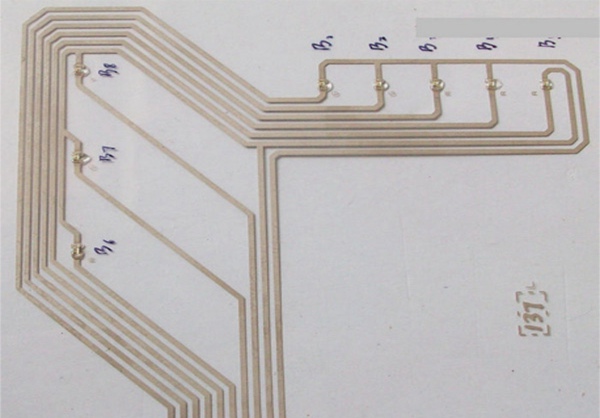

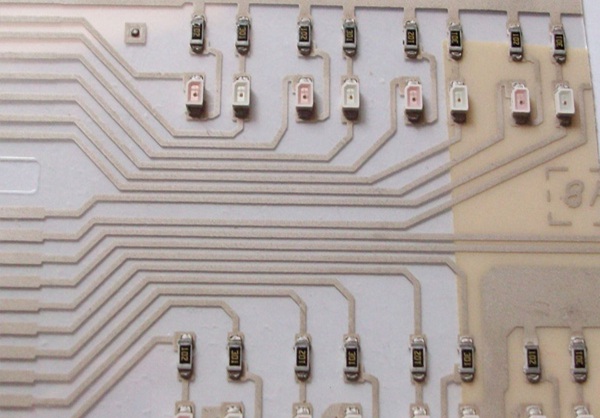

薄膜线路也可以作为单独的线路层被应用。
轻触开关面板原理是:在面膜层未被按下时,隔离层对上下线路起隔离作用,当面膜层被按下时,上线路一并被按下并与下线路重合,使线路导通,导通后的线路给外部连接仪器(由客户自行设置)以信号,实现其相应的功能。

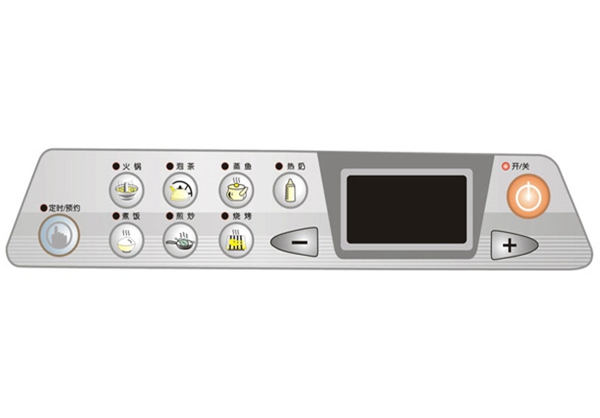

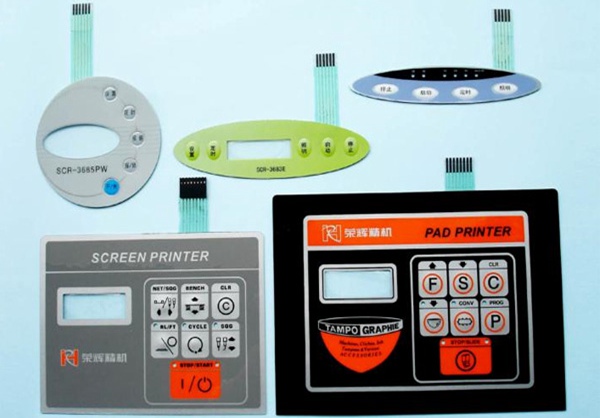

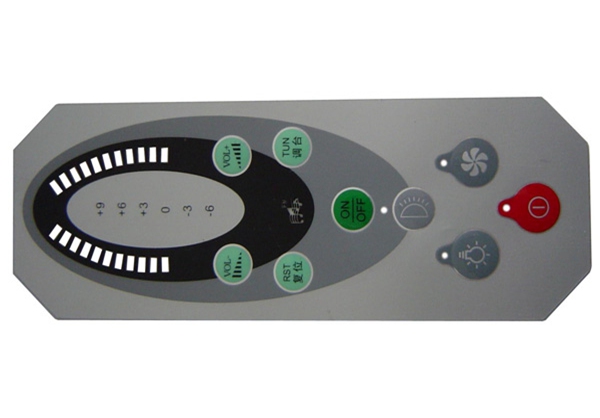

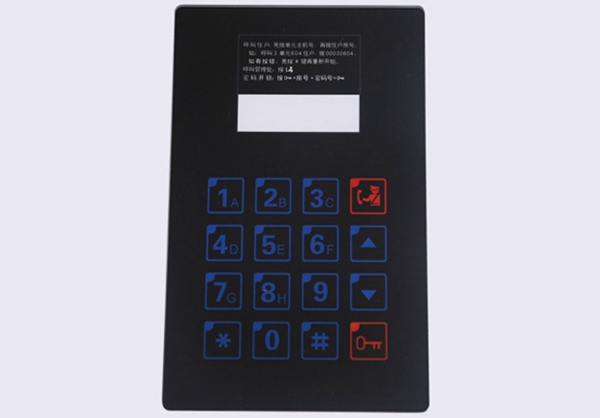

轻触开关面板的特点和组成薄膜面板是用新型绒纹状的(半透明)聚氯乙烯(PVC)、聚碳酸酯(PC)、聚酯薄膜(PET)做表面装饰,并且设计有各种符号、文字、图案的装饰面板。

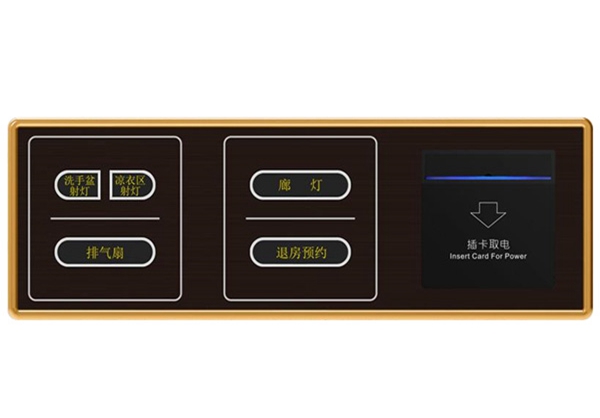

可广泛用于家用电器、工业仪器仪表的开关面板、厂名商标贴牌等,从根本上改变了铝合金面板和其他传统面板材料的缺陷,成为现代 理想的新型面板。
该产品不仅具有 、防尘、耐摩擦、不褪色、易于美化装饰、安装方便等特点外,还可直接在面板表面用水、汽油、酒精清洗污垢,而图案不受影响。薄膜面板可单用,也可作为薄膜开关的组成部分。
名称 | 用处 | 作用 |
银浆 | 印制线路 导电 | 线路的主要材料 |
碳浆 | 印于铆针和线路相连处或曝露于空气的线路处 | |
绝缘墨 | 印于线路相交处或引线处 | 绝缘、隔离 |
薄膜开关技术指标如下表:
技术参数 | |||
开关功率 | <1W | 回线电阻 | <50Ω |
工作电压 | <42VDC/25VAC | 使用环境 温度 |
-40℃~+70℃ |
工作电流 | <100mA | 按键力 | 1~5N |
绝缘电阻 | >=50MΩ |
导线电阻 | 线宽1.27mm,<0.5Ω/cm |
寿命 | 无感键>=200万次 | 相对湿度 | 40℃ |
有感键>=100万次 |
薄膜开关类型除有图中的基本型外,还有无感键型、球面鼓型和硬性板型。他们的特性如下:
类型 | 特点 | 评述 | 寿命 |
基本型 | 面膜为方形鼓,上线路为圆形鼓 | 造型多样 | 大于100万次 |
无感型 | 面膜层和上线路层都无压鼓 | 键力小、寿命长 | 大于200万次 |
球面鼓 | 面膜层为圆形鼓,上线路层无鼓 | 手感好、功能稳定 | 大于200万次 |
硬性板 | 线路层为硬性线路板,靠面膜压下簧片导通 | 比较少用 | 大于100万次 |
使用要求:被安装物表面平整、无锈,并且被酒精或汽油进行清洁过后方可进行装贴;运输:包装成箱的薄膜开关,在避免雨(雪)淋的条件下可用任何工具运输。储存:包装成箱的薄膜开关,应在环境温度-15~55℃、相对湿度不大于80%、周围空气中没有酸性、碱性或其他腐蚀性气体的库房内储存。
